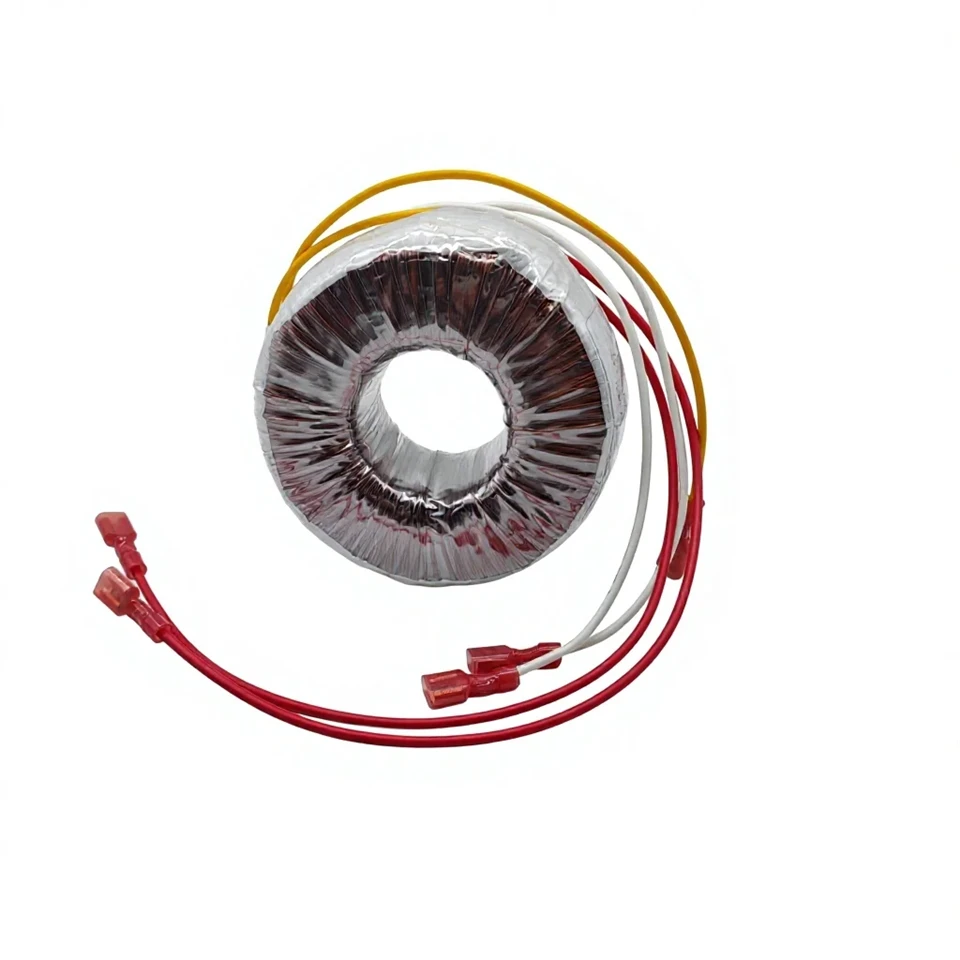

Transformador toroidal para amplificador de audio

Fullstar Electronics es un fabricante y proveedor líder de transformadores toroidales para amplificadores de audio en China, que ofrece transformadores toroidales de componentes electrónicos y pasivos estándar y de calidad hechos por el cliente- para amplificadores de audio y productos de solución. Bienvenido al transformador toroidal electrónico al por mayor para amplificador de audio de nuestra fábrica.

Un transformador toroidal se considera ampliamente como el "corazón" de los amplificadores de audio de alta-fidelidad (Hi-Fi). Su núcleo de acero al silicio único, continuo y sin costuras proporciona una ruta magnética cerrada que ofrece ventajas significativas sobre los transformadores EI (laminados) tradicionales. A continuación se ofrece una introducción detallada al transformador toroidal y su papel fundamental en la amplificación de audio:

1. Interferencia electromagnética (EMI) y flujo parásito ultrabajos

El núcleo magnético de bucle cerrado-de un transformador toroidal confina casi todo el flujo magnético dentro del propio núcleo. Este diseño reduce drásticamente los campos magnéticos parásitos, emitiendo solo una fracción de la EMI en comparación con un transformador EI. Para amplificadores de audio de alta-ganancia, esto significa un riesgo significativamente reducido de captar interferencias relacionadas con la energía-, lo que da como resultado un fondo excepcionalmente silencioso (a menudo denominado "fondo negro") y permite que los detalles musicales sutiles brillen sin el molesto zumbido de la red eléctrica de 50 Hz/60 Hz.

2. Funcionamiento mecánico prácticamente silencioso

Los transformadores EI tradicionales a menudo producen un "zumbido" audible debido a las fuerzas magnéticas alternas que actúan sobre los espacios entre sus laminaciones apiladas. Por el contrario, un transformador toroidal presenta un núcleo continuo sin espacios de aire y sus devanados están fuertemente unidos bajo tensión constante (a menudo encapsulados en resina). Esta estructura rígida y altamente simétrica suprime eficazmente la magnetoestricción (la causa principal de la vibración mecánica), lo que garantiza un funcionamiento prácticamente silencioso y evita que el ruido mecánico contamine la señal de audio.

3. Alta eficiencia y baja pérdida de energía

Debido a que el núcleo toroidal es continuo y carece de espacios de aire, requiere una corriente de magnetización mucho menor y presenta una pérdida de histéresis mínima. Además, el estrecho acoplamiento entre los devanados primario y secundario reduce la inductancia de fuga y la pérdida de cobre. Como resultado, los transformadores toroidales suelen alcanzar eficiencias eléctricas del 95% o más, mientras que los transformadores EI suelen alcanzar un máximo de alrededor del 90%. Esta alta eficiencia se traduce en menos calor desperdiciado, funcionamiento más frío y más energía CA disponible para hacer funcionar los altavoces de forma dinámica.

4. Respuesta transitoria superior

La música es muy dinámica y requiere ráfagas repentinas de poder para impactos como golpes de tambor o crescendos orquestales. La baja inductancia de fuga y el alto acoplamiento magnético de un transformador toroidal le permiten responder casi instantáneamente a cambios rápidos en la corriente de carga. Puede ofrecer una potencia masiva con una caída de voltaje mínima durante los picos dinámicos, lo que garantiza un control estricto de los graves, una separación precisa de los instrumentos y una distorsión excepcionalmente baja.

5. Tamaño compacto y flexibilidad de diseño

Para una capacidad de potencia determinada, un transformador toroidal es significativamente más pequeño y liviano (a menudo alrededor de un 50%) que un transformador EI equivalente. Este perfil-que ahorra espacio es muy valorado en el diseño de amplificadores modernos. Además, los fabricantes pueden enrollar fácilmente varias bobinas secundarias en un solo toroide para proporcionar voltajes aislados independientes para diferentes etapas (por ejemplo, suministros separados para la etapa de salida, circuitos de preamplificación y pantallas digitales), todo ello manteniendo un tamaño compacto. El montaje con orificio central-también permite una colocación versátil dentro del chasis.

⚠️ Consideraciones de diseño importantes

Si bien los transformadores toroidales son la mejor opción para audio, vienen con consideraciones de ingeniería específicas:

Corriente de irrupción:Debido a la resistencia extremadamente baja de los devanados y a la falta de espacio de aire, los transformadores toroidales pueden generar una corriente de entrada masiva cuando se encienden por primera vez. Los amplificadores de alta-calidad deben incorporar-circuitos de arranque suave o limitadores de corriente de entrada para proteger los componentes del transformador y del rectificador.

Costo:El proceso de fabricación requiere maquinaria de bobinado especializada y mano de obra precisa, lo que hace que la producción de transformadores toroidales sea más costosa que los tipos EI estándar. Es por eso que se encuentran predominantemente en equipos de audio de gama media-a-alta-.

Dependencia del sistema:Si bien un transformador toroidal proporciona una base excepcional, no es una solución mágica. El rendimiento general del audio todavía depende en gran medida de la calidad de los rectificadores, los condensadores de filtro y el diseño del circuito del amplificador.

En conclusión, el transformador toroidal es un componente indispensable en el audio-de alta gama. Al ofrecer una potencia limpia, estable y con poco ruido-, se garantiza que el amplificador pueda reproducir música con la máxima fidelidad, dinámica y claridad.
