Transformador de fuente de alimentación conmutada

Fullstar Electronics es un fabricante y proveedor líder de transformadores de fuente de alimentación conmutados en China, que ofrece soluciones y transformadores de fuente de alimentación conmutados de componentes electrónicos y pasivos- estándar y de calidad fabricados por el cliente. Bienvenido a transformadores de fuente de alimentación conmutados electrónicos al por mayor de nuestra fábrica.

El transformador de fuente de alimentación conmutada es un componente central indispensable en los dispositivos electrónicos modernos, a menudo denominado el "corazón de la fuente de alimentación conmutada". Se utiliza principalmente en circuitos de alta-frecuencia y es responsable de la conversión de voltaje, el aislamiento galvánico y la transferencia de energía.

1. Principio de funcionamiento básico

2. Ventajas clave

• Tamaño compacto y ligero:El funcionamiento de alta-frecuencia permite el uso de núcleos magnéticos más pequeños y menos devanados, lo que los hace mucho más compactos que los transformadores tradicionales. Esto es ideal para dispositivos portátiles y aplicaciones con espacio-limitado.
• Alta eficiencia:Mediante un diseño y materiales optimizados (como ferrita y núcleos nanocristalinos), la pérdida de energía y la generación de calor se reducen significativamente, con eficiencias que normalmente superan el 95%.
• Aislamiento Galvánico:No existe conexión eléctrica directa entre la entrada y la salida; La energía se transfiere enteramente mediante acoplamiento magnético. Esto no sólo mejora la resistencia del aislamiento y la seguridad, sino que también mitiga eficazmente las interferencias electromagnéticas (EMI).
• Salidas múltiples flexibles:Simplemente alterando la relación de vueltas de la bobina secundaria, es fácil lograr múltiples salidas de voltaje diferentes.

3. Tipos y modos de funcionamiento comunes

• Topología de retorno:El transformador actúa no sólo como convertidor de voltaje sino también como inductor de almacenamiento. Almacena energía cuando el interruptor está encendido y la libera a la carga cuando el interruptor está apagado. Debido a su estructura simple y bajo costo, se usa ampliamente en dispositivos de bajo-consumo que van desde 5 W a 100 W (por ejemplo, cargadores de teléfonos inteligentes).
• Topología directa:Cuando el interruptor está encendido, la energía se transfiere directamente a la carga secundaria a través del transformador. Ofrece una mayor potencia de salida y es adecuado para aplicaciones de alta-potencia de 100 W a 300 W, aunque su circuito es relativamente complejo y más caro.
  Además, existen topologías más complejas como Push-Pull, Half-Bridge y Full-Bridge, que se utilizan para aplicaciones de potencia aún mayor.

4. Estructura y materiales clave

• Centro:Normalmente están fabricados con materiales magnéticos de alta-frecuencia (como ferrita o materiales amorfos/nanocristalinos) en lugar de láminas de acero al silicio tradicionales, para adaptarse a las altas frecuencias y reducir las pérdidas.
• Devanados:Incluye bobinas primarias y secundarias. Para hacer frente al efecto piel en altas frecuencias, a menudo se utilizan alambres trenzados de múltiples hilos (alambre Litz) o láminas de cobre.
• Aislamiento y Seguridad:Se requiere un diseño de aislamiento reforzado estricto (como el uso de alambre con triple-aislamiento o película de poliimida) entre los lados primario y secundario para cumplir con los estándares de seguridad internacionales.

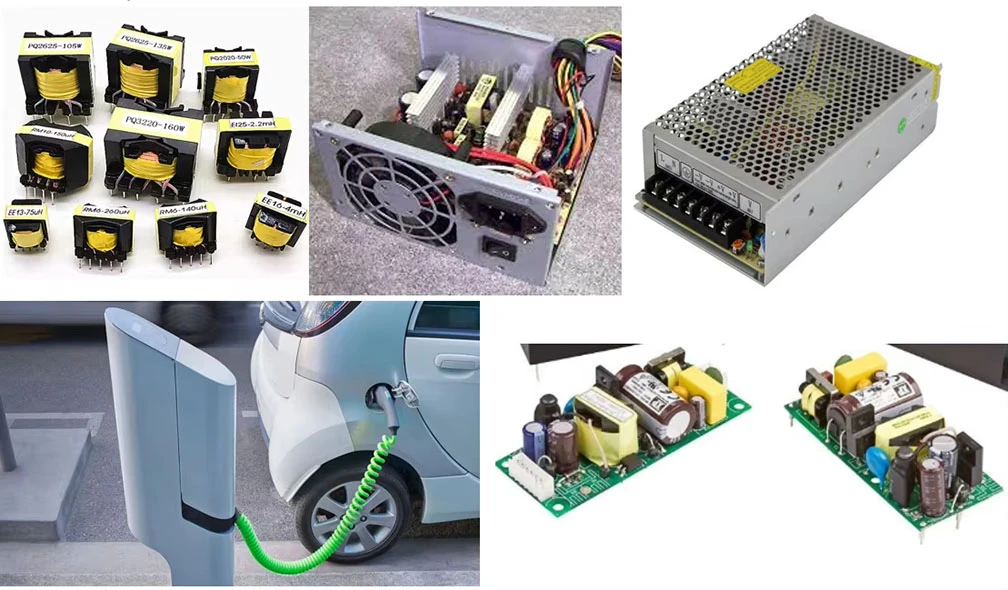

5. Escenarios de aplicación típicos

• Electrónica de Consumo y Telecomunicaciones:Cargadores de teléfonos inteligentes, adaptadores para portátiles, controladores LED, fuentes de alimentación para servidores, etc.
• Energía Renovable:Inversores solares, sistemas de regulación de potencia en generación de energía eólica.
• Industria y Transporte:Sistemas de control de automatización industrial, estaciones de carga de vehículos eléctricos (EV) y fuentes de alimentación a bordo.

En resumen, a medida que el mundo hace la transición hacia tecnologías energéticas más inteligentes y eficientes, el transformador de fuente de alimentación conmutada-como "héroe anónimo" en el ecosistema energético electrónico moderno-está desempeñando un papel cada vez más vital.
