Nanocrystalline Core Usado para CEM EMC Chokes / UPS Power Supply
Aug 01, 2016
Dejar un mensaje
Información básica.
Características del núcleo nanocristalino
Amorfo material de aleación magnética suave es un nuevo tipo de materiales que apareció en los años setenta del siglo 20, debido a su baja pérdida de núcleo y alta resistividad, buena característica de frecuencia, alta intensidad de inducción magnética, fuerte resistencia a la corrosión y otras ventajas, causando el gran El tamaño de grano de la aleación nanocristalina es menor que el de la longitud de interacción de intercambio magnético, lo que conduce a la anisotropía de cristal magnético promedio es muy pequeño.
1. Características del rendimiento
● Alta permeabilidad inicial y alto valor AL
● Alta pérdida de inserción efectiva y mejor efecto de filtrado y reducción de ruido
● Buenas características de frecuencia, y puede ajustar la permeabilidad inicial según el requisito de pérdida de inserción en diferentes bandas de frecuencia.
● rango μ0: 20000 ~ 160000
● Excelente estabilidad térmica
● Tamaño pequeño, peso ligero, excepto para con la cáscara, también se puede hacer por el proceso de revestimiento, más eficaz para reducir el tamaño del núcleo magnético
2. Solicitud
Fuente de alimentación de conmutación, fuente de alimentación ininterrumpida del UPS, equipo de la máquina de la soldadura del pulso, convertidor de energía, generador de la energía eólica, todas las clases de dispositivo de la transmisión,
Otras líneas eléctricas monofásicas o trifásicas y filtros de modo común en varias fuentes de alimentación
3. Índice de rendimiento
Nanocristalino | Núcleo de ferrita | |
Saturación fuerza de inducción magnética Bs (T) | ≥1.20T | 0,4 |
Temperatura de Curie (℃) | ≥560 | 170 |
Coeficiente magnetoestrictivo de saturación (× 10-6) | ≥560 | 4 |
Rango de temperatura de funcionamiento continuo | -55-130 ℃ | <80 ℃ |
Permeabilidad inicial μ0 | 20000-160000 | 2000 |
Fuerza coercitivaA / m | <2 | 30 |
Pérdida de alta frecuencia P (20KHZ.0.2T) | <1,6 | 7,5 |

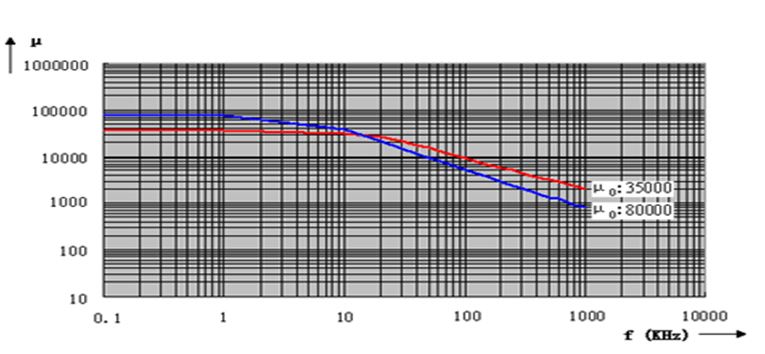

4. Diferentes núcleos de permeabilidad inicial con características de variación de frecuencia
5. Especificaciones y características de las muestras
No. | Tamaño de la carcasa | Tolerancia del tamaño de la carcasa | Tamaño del núcleo | Tolerancia del tamaño del núcleo | Condición de prueba | Inductancia (AL) | Peso (g) | Tolerancia de peso (g) | Material de la cáscara | Material del núcleo |
1 | 5 * 10 * 5 | ± 0,2 mm | 6,7 * 9,8 * 4 | ± 0,1 mm | 1KHz 0.25V | ≥20 | 0,95 | ± 0,12 | PBT | 1K107-B |
2 | 11 * 21 * 9,5 | ± 0,2 mm | 13 * 18 * 6,5 | ± 0,2 mm | 1KHz 0.25V | ≥38 | 6,8 | ± 0,5 | PBT | 1K107-B |
3 | 14 * 27 * 12,5 | ± 0,5 mm | 16 * 25 * 10 | ± 0,2 mm | 1KHz 0.25V | ≥60 | 17 | ± 1,5 | PBT | 1K107-B |
4 | 17 * 32 * 13 | ± 0,5 mm | 20 * 30 * 10 | ± 0,2 mm | 1KHz 0.25V | ≥70 | 23 | ± 1,5 | PBT | 1K107-B |
5 | 21,5 * 43 * 18,5 | ± 0,5 mm | 25 * 40 * 15 | ± 0,2 mm | 1KHz 0.25V | ≥120 | sesenta y cinco | ± 3 | PBT | 1K107-B |
6 | 22 * 51 * 25 | ± 0,5 mm | 46 * 27 * 20 | ± 0,2 mm | 1KHz 0.25V | ≥130 | 123 | ± 5 | PBT | 1K107-B |
7 | 33 * 58 * 25 | ± 0,5 mm | 38 * 53 * 20 | ± 0,3 mm | 1KHz 0.25V | ≥110 | 120 | ± 5 | PBT | 1K107-B |
8 | 35 * 70 * 35 | ± 0,5 mm | 40 * 65 * 30 | ± 0,3 mm | 1KHz 0.25V | ≥180 | 350 | ± 10 | DMC | 1K107-B |
9 | 36 * 80 * 30 | ± 0,5 mm | 41 * 75 * 25 | ± 0,3 mm | 1KHz 0.25V | ≥190 | 430 | ± 10 | DMC | 1K107-B |
10 | 45 * 90 * 42 | ± 0,5 mm | 50 * 85 * 37 | ± 0,5 mm | 1KHz 0.25V | ≥240 | 776 | ± 15 | DMC | 1K107-B |

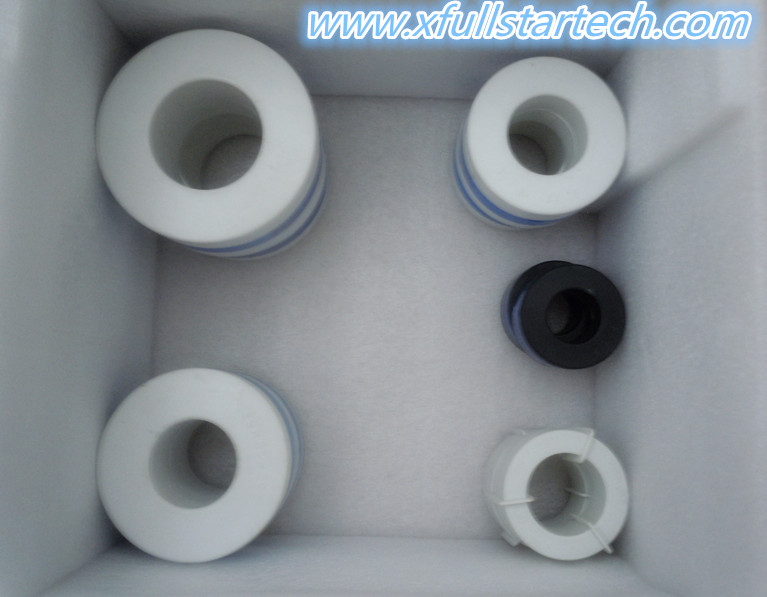

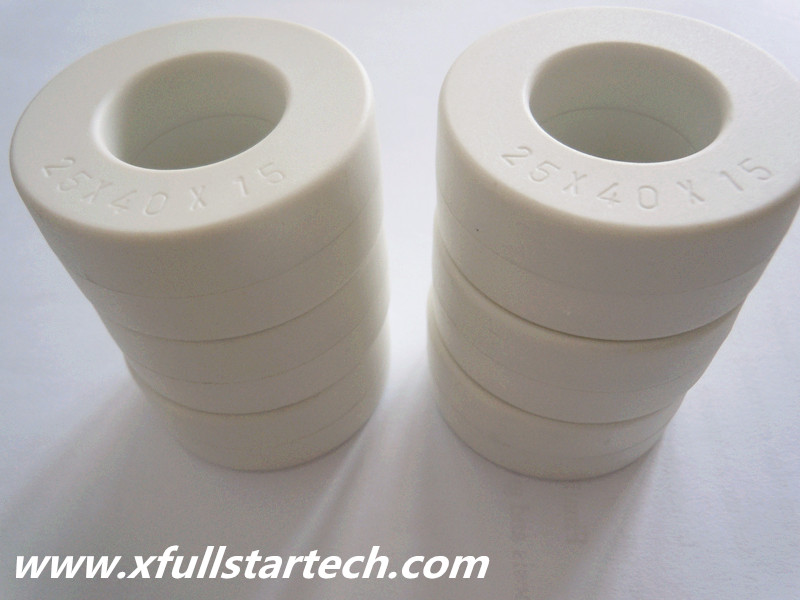

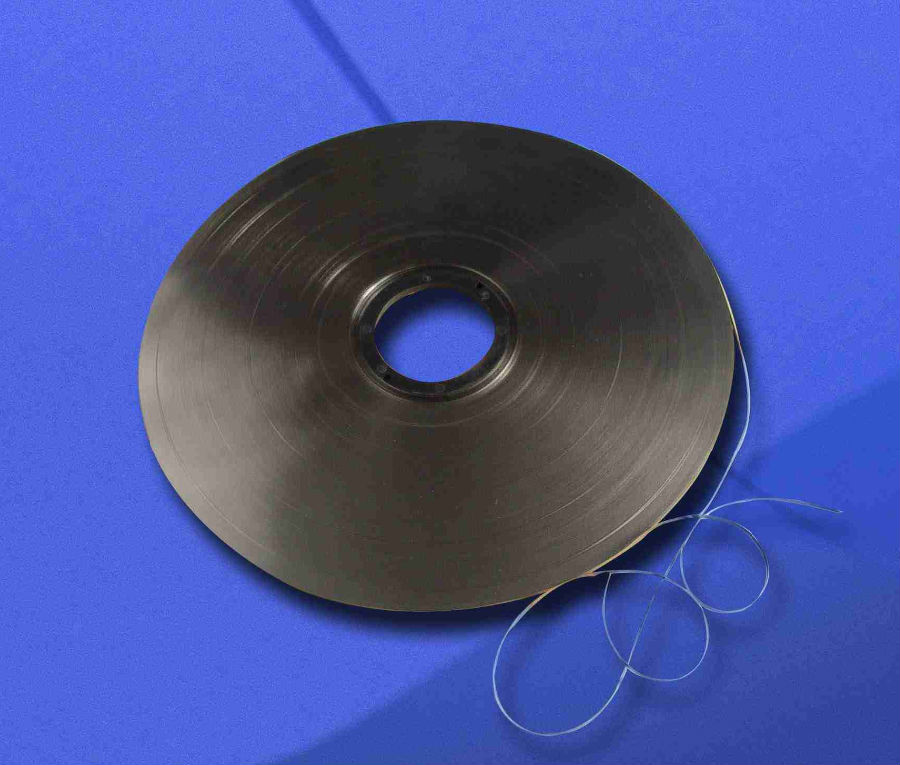

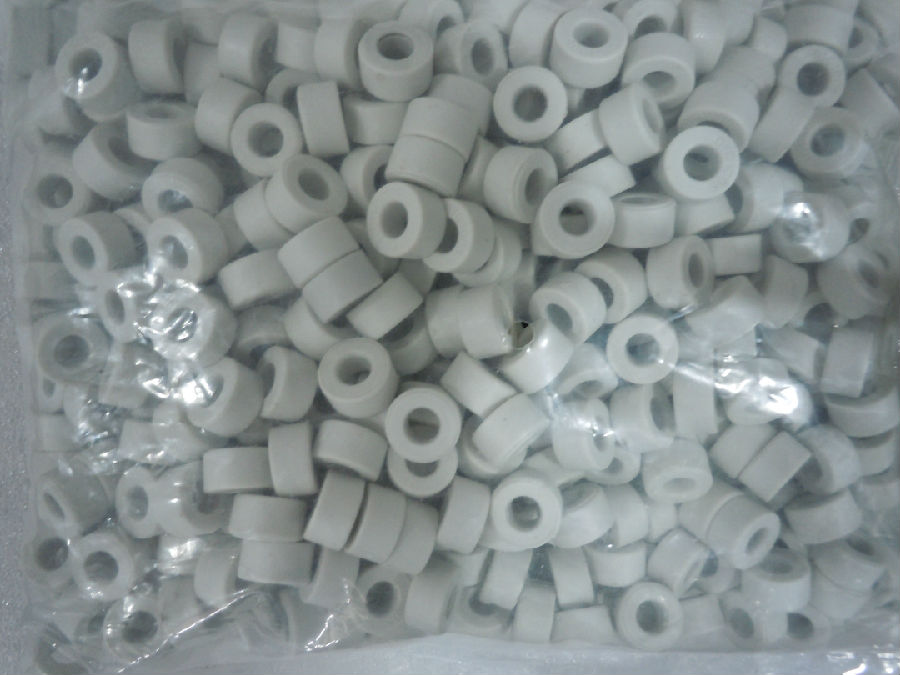

6. Muestras muestra imágenes
