¿Qué es un transformador plano?

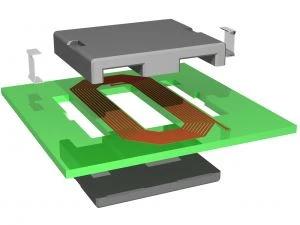

Un transformador plano es esencialmente un transformador que utiliza devanados planos, generalmente en una placa de circuito impreso, en lugar de alambre de cobre para formar las bobinas. La construcción de PCB crea un factor de forma diferente que ofrece algunas ventajas únicas y algunas compensaciones.

¿Cuáles son las ventajas de los transformadores planos?

El factor de forma de los transformadores planos ofrece varias ventajas, que incluyen:

1.Perfil bajo: los devanados son planos, lo que permite una ventana de enrollamiento más corta. Esto también puede significar que el núcleo puede diseñarse para un área de sección transversal más grande y un área de superficie mayor en la parte superior e inferior para facilitar la eliminación del calor del transformador.

2. Excelente repetibilidad de construcción: los devanados de PCB son muy repetibles, lo que hace que los efectos parásitos, como la inductancia de fuga y la capacitancia de entrebobinado, sean más predecibles y repetibles.

3.Alto aislamiento: la construcción de PCB permite un mayor aislamiento entre las capas de bobinado.

4.Alta eficiencia (típico 99% +), en una forma compacta y liviana.

¿Cuáles son algunas de las ventajas y desventajas de los transformadores planos?

Los transformadores planos ofrecen varios beneficios sobre los transformadores de factor de forma tradicionales, pero existen algunas ventajas y desventajas:

1. La PCB ocupa más de la ventana de bobinado, lo que limita el número total de vueltas que pueden caber en un paquete en particular. Por esta razón, los transformadores planos generalmente se eligen para aplicaciones de transformadores de alta frecuencia (GG gt; 100kHz) porque a medida que aumenta la frecuencia, el número de vueltas en cada devanado generalmente disminuye.

2. Mayor capacitancia entre devanados: debido a que los devanados son trazos planos de PCB, la capacitancia de una capa a la siguiente puede ser mayor que la de los transformadores tradicionales.

Se requiere una mayor inversión inicial en herramientas para colocar todos los devanados en múltiples capas de PCB. Los materiales estándar del paquete del transformador están disponibles y las versiones personalizadas se pueden enrollar fácilmente. Los transformadores planos a menudo requieren cargos de configuración de PCB, por lo que los transformadores planos personalizados son menos comunes.

¿Cuáles son algunas de las aplicaciones de los transformadores planos?

En electrónica de potencia, existe una demanda cada vez mayor de mayor eficiencia y densidad de potencia. Además, es deseable que el magnetismo de alta frecuencia sea lo más pequeño posible e integrado con circuitos y dispositivos electrónicos. Como tal, los transformadores planos se utilizan en un número cada vez mayor de industrias que utilizan transformadores de alambre bobinado tradicionales:

· Fuentes de alimentación conmutadas (SMPS) tanto CA / CC como CC / CC

· Aeroespacial, aviónica

·Electrónica de consumo

·Vehículos eléctricos

· Sistemas de potencia industrial

· Inversores solares, aerogeneradores

· Sistemas de energía distribuida de telecomunicaciones

·Cargadores de bateria

·Iluminación LED

·Dispositivos médicos

·Accesorios

· Inversores de soldadura
