¿Cuáles son las diferencias en las pérdidas del núcleo magnético y las frecuencias operativas entre diferentes materiales?

Los núcleos magnéticos son el corazón de transformadores, inductores y motores. El material que elija determina dos parámetros críticos: pérdida del núcleo (cuánta energía se desperdicia en forma de calor) y frecuencia de funcionamiento (qué tan rápido puede cambiar el campo magnético). Estos dos factores están fundamentalmente entrelazados.-frecuencias más altas generalmente significan pérdidas mayores, pero diferentes materiales responden a los aumentos de frecuencia de maneras dramáticamente diferentes.

Este artículo compara tres categorías principales de materiales magnéticos blandos: acero al silicio (acero eléctrico), ferrita y aleaciones amorfas y nanocristalinas. Examinaremos cómo la estructura física de cada material influye en sus características de pérdida y dónde funciona mejor cada uno.

Comprender la pérdida del núcleo: ¿adónde va la energía?

Antes de comparar materiales, es fundamental comprender qué significa realmente "pérdida del núcleo". cuando unnúcleo magnéticoSe somete a un campo magnético alterno, la energía se disipa de tres maneras.

Pérdida de histéresisSurge de la energía necesaria para realinear los dominios magnéticos con cada ciclo del campo magnético. Cada vez que el campo invierte la dirección, la estructura magnética interna del material debe invertirse-y este proceso consume energía, que se convierte en calor. La pérdida por histéresis es proporcional a la frecuencia (P_h ∝ f), lo que significa que aumenta linealmente a medida que aumenta la velocidad de conmutación.

Pérdida por corrientes de FoucaultEs causado por corrientes eléctricas circulantes inducidas dentro del material conductor del núcleo por el campo magnético cambiante. Estas corrientes fluyen en bucles y generan calentamiento resistivo. La pérdida por corrientes parásitas es proporcional al cuadrado de la frecuencia (P_e ∝ f²), por lo que crece rápidamente a medida que aumenta la frecuencia. Los materiales más delgados y una mayor resistividad eléctrica ayudan a reducir las corrientes parásitas.

Pérdida excesiva(también llamada pérdida anómala) representa la disipación de energía restante no capturada por los modelos de histéresis y corrientes parásitas. Aunque es más pequeño en la mayoría de los casos, se vuelve significativo a frecuencias muy altas o bajo excitación no sinusoidal.

Los ingenieros suelen utilizar la ecuación de Steinmetz para estimar la pérdida total del núcleo bajo excitación sinusoidal: P_loss=k × f^ × B^ , donde k, y son coeficientes específicos del material determinados experimentalmente.

Con este marco en mente, examinemos cada tipo de material.

Acero al Silicio (Acero Eléctrico)

El acero al silicio es el material de núcleo magnético más utilizado en el mundo. Se compone de hierro con un contenido de silicio del 0,5 al 4%, lo que aumenta la resistividad eléctrica y reduce las corrientes parásitas en comparación con el hierro puro. Las láminas de acero al silicio suelen tener un espesor de 0,35 o 0,5 mm y se apilan para formar núcleos de transformadores.

Frecuencia de funcionamiento:El acero al silicio está optimizado para aplicaciones de baja frecuencia, principalmente energía de red de 50/60 Hz. Técnicamente puede funcionar hasta unos 20 kHz, pero las pérdidas se vuelven prohibitivamente altas más allá de ese rango. A 400 Hz (común en la industria aeroespacial y en algunas aplicaciones industriales), las pérdidas por corrientes parásitas dominan y aumentan sustancialmente en comparación con el funcionamiento a 50 Hz.

Características de pérdida central:El acero al silicio tiene la densidad de flujo magnético de saturación más alta entre los materiales magnéticos blandos comunes-normalmente 2,0 T o más. Esto permite a los diseñadores de transformadores operar con altos niveles de flujo magnético, lo que reduce el tamaño del núcleo para una potencia nominal determinada. Sin embargo, esto tiene un coste: el acero al silicio también tiene la mayor pérdida de núcleo entre estos materiales. Por encima de unos pocos cientos de hercios, las pérdidas aumentan rápidamente debido a las corrientes parásitas.

Aplicaciones prácticas:Transformadores de distribución de energía, motores industriales, generadores y cualquier aplicación que funcione a frecuencia de red (50/60 Hz). Cuando se requiere una alta densidad de potencia a bajas frecuencias, el acero al silicio sigue siendo inigualable. Por ejemplo, como núcleo de un transformador de distribución, el acero al silicio puede alcanzar densidades de flujo operativas superiores a 1,4 T.

Compensación clave:Excelente densidad de flujo de saturación y bajo costo, pero pobre rendimiento en alta frecuencia.

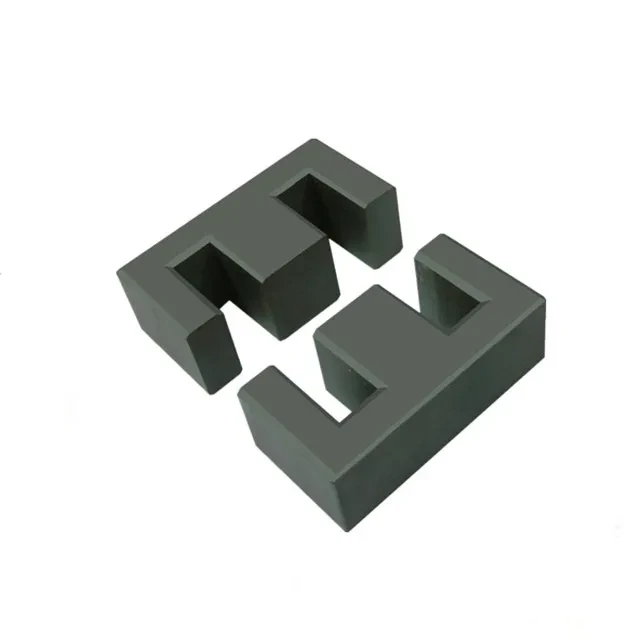

Núcleos de ferrita

Las ferritas son materiales magnéticos similares a la cerámica hechos de óxido de hierro combinado con óxidos de manganeso, zinc o níquel. Su diferenciador clave es una resistividad eléctrica extremadamente alta, de 10⁶ a 10⁷ veces mayor que la de los materiales magnéticos metálicos. Esta alta resistividad prácticamente elimina las pérdidas por corrientes parásitas, lo que convierte a las ferritas en la opción dominante para aplicaciones de alta frecuencia.

Frecuencia de funcionamiento:Los materiales de ferrita abarcan un amplio rango de frecuencia según su composición. Las ferritas de manganeso-zinc (MnZn) funcionan mejor entre 1 kHz y 1 MHz, mientras que las ferritas de níquel-zinc (NiZn) funcionan desde 1 MHz hasta 300 MHz o más. Generalmente, se recomiendan ferritas para frecuencias de 10 kHz y superiores. Para diseños de 20 kHz o más, la pérdida del núcleo se convierte en el factor limitante; por debajo de 20 kHz, la capacidad de transporte de flujo tiende a ser la limitación.

Características de pérdida central:Las ferritas presentan una pérdida en el núcleo muy baja a altas frecuencias debido a su alta resistividad. Sin embargo, a medida que la frecuencia aumenta más allá de cierto punto-la "frecuencia límite" del material-las propiedades aislantes se deterioran, la resistividad cae bruscamente y aumentan las pérdidas. Las ferritas también tienen una densidad de flujo de saturación relativamente baja, normalmente sólo entre 0,3 y 0,5 T. Esto significa que los núcleos de ferrita deben ser más grandes que los núcleos de acero al silicio para manejar el mismo flujo magnético.

Aplicaciones prácticas:Transformadores de fuente de alimentación de modo conmutado, inductores de filtrado EMI, transformadores de RF y cualquier aplicación que funcione desde decenas de kilohercios hasta cientos de megahercios.

Compensación clave:Excelente rendimiento de alta frecuencia y bajo costo, pero limitado por una baja densidad de flujo de saturación.

Aleaciones amorfas y nanocristalinas

Las aleaciones amorfas y nanocristalinas representan una clase más nueva de materiales magnéticos que cierran la brecha entre el acero al silicio y las ferritas. Estos materiales se producen mediante solidificación rápida, congelando el metal en una estructura atómica desordenada (amorfa) sin granos cristalinos. Las aleaciones nanocristalinas se someten a un tratamiento térmico adicional para formar granos cristalinos extremadamente finos (10 a 20 nanómetros) dentro de la matriz amorfa.

Frecuencia de funcionamiento:Las aleaciones amorfas a base de hierro son más adecuadas para aplicaciones de frecuencia media, normalmente desde unos pocos cientos de hercios hasta aproximadamente 20 kHz. Las aleaciones nanocristalinas amplían significativamente este rango, funcionando bien desde 50 Hz hasta 100 kHz o incluso más. Por debajo de 50 kHz, las aleaciones nanocristalinas ofrecen una densidad de flujo operativa entre 2 y 3 veces mayor que las ferritas y, al mismo tiempo, mantienen pérdidas más bajas, lo que permite que el núcleo magnético tenga menos de la mitad de tamaño.

Características de pérdida central:Aquí es donde estos materiales realmente destacan. A la misma frecuencia y densidad de flujo, los núcleos amorfos alcanzan sólo alrededor del 10% de la pérdida del acero al silicio, mientras que los núcleos nanocristalinos alcanzan sólo alrededor del 3%. Las pérdidas de ambos materiales son proporcionales a (B·f)², lo cual es típico de los regímenes dominados por corrientes parásitas. Las aleaciones nanocristalinas superan constantemente a las aleaciones amorfas en frecuencias más altas-por ejemplo, a 200 kHz y 0,7 T, la pérdida nanocristalina es de aproximadamente 1300 W/kg en comparación con más de 2100 W/kg para las aleaciones amorfas con una densidad de flujo más baja.

Aplicaciones prácticas:Transformadores de distribución de alta eficiencia (las aleaciones amorfas pueden reducir la pérdida sin carga en más del 60 % en comparación con los diseños convencionales), motores de accionamiento de vehículos eléctricos, inversores de energía renovable, sensores de corriente de precisión, equipos de imágenes médicas y sistemas de energía aeroespacial.

Compensación clave:Pérdidas dramáticamente menores que el acero al silicio a densidades de flujo comparables y mayor saturación que las ferritas, pero a un costo mayor y con una fragilidad mecánica que requiere un manejo cuidadoso.

Comparación directa de materiales: pérdida y frecuencia de un vistazo

Material	Mejor rango de frecuencia	Saturación B_s (T)	Pérdida relativa del núcleo	Mecanismo de pérdida primaria
Acero al silicio	50 Hz – 20 kHz	2.0+	más alto	Corrientes de Foucault (f²)
Ferrita (MnZn)	1kHz – 1MHz	0.3–0.5	Bajo	Histéresis (f)
Ferrita (NiZn)	1MHz – 300MHz	0.3–0.5	muy bajo	Histéresis (f)
aleación amorfa	50 Hz – 20 kHz	1.5–1.6	~10% de acero al silicio	Corrientes de Foucault (f²)
Nanocristalino	50 Hz – 100 kHz	1.2	~3% del acero al silicio	Mezclado

Nota: La pérdida relativa del núcleo es aproximada; Los valores reales dependen en gran medida de las condiciones de funcionamiento específicas, la densidad de flujo y la temperatura.

Guía de selección: combinación del material con la aplicación

Elegir el material central adecuado requiere equilibrar múltiples compensaciones: pérdida, frecuencia, densidad de flujo, costo y tamaño físico.

Paraaplicaciones de baja frecuencia y alta potencia(transformadores de red, motores industriales), el acero al silicio sigue siendo el estándar. Ningún otro material iguala su combinación de alta densidad de flujo de saturación y bajo costo.

Paraconversión de energía de frecuencia media(fuentes de alimentación de modo conmutado de 20 kHz a 100 kHz), las ferritas son la opción tradicional, pero las aleaciones nanocristalinas son cada vez más competitivas donde la eficiencia y el tamaño son más importantes. Por debajo de 50 kHz, el nanocristalino ofrece una densidad de flujo operativa entre 2 y 3 veces mayor que la ferrita con pérdidas más bajas, lo que permite un volumen central significativamente menor.

Paraaplicaciones de RF y filtrado de alta frecuencia(100 kHz a cientos de megahercios), las ferritas-particularmente las composiciones de NiZn-no tienen comparación en su combinación de baja pérdida, bajo costo y flexibilidad de diseño.

Paraaplicaciones de ultra alta eficiencia(transformadores de eficiencia premium, sistemas de propulsión de vehículos eléctricos, energía aeroespacial), las aleaciones amorfas y nanocristalinas ofrecen reducciones de pérdidas del 90 al 97 % en comparación con el acero al silicio-una ganancia de eficiencia que a menudo justifica su mayor costo de material.

Tendencias de la industria y perspectivas futuras

El mercado mundial de materiales de núcleo magnético está experimentando una transformación significativa impulsada por las regulaciones de eficiencia energética y la rápida expansión de las energías renovables y los vehículos eléctricos. Solo el mercado de aleaciones amorfas de China alcanzó los 85.300 millones de yuanes en 2024, y se prevé que supere los 160.000 millones de yuanes en 2027. A nivel mundial, el mercado de núcleos magnéticos nanocristalinos y no cristalinos fue de aproximadamente 796 millones de dólares en 2025 y se espera que alcance los 1.175 millones de dólares en 2032.

El avance hacia frecuencias de conmutación más altas-posibilitadas por semiconductores de banda prohibida amplia como GaN y SiC-está acelerando aún más el cambio del tradicional acero al silicio hacia ferritas y aleaciones nanocristalinas. Para los componentes magnéticos que funcionan a estas frecuencias más altas, la minimización de las pérdidas en el núcleo se vuelve primordial, lo que hace que los materiales de alta resistividad sean cada vez más esenciales.

Conclusión

No existe un único "mejor" material de núcleo magnético-sólo el material adecuado para un conjunto específico de condiciones operativas. El acero al silicio domina en bajas frecuencias donde la alta densidad de flujo es más importante. Las ferritas sobresalen en altas frecuencias donde las corrientes parásitas afectarían el rendimiento. Las aleaciones amorfas y nanocristalinas ofrecen un término medio emergente, ya que generan pérdidas dramáticamente menores que el acero al silicio y, al mismo tiempo, mantienen una mayor densidad de flujo que las ferritas. Comprender la relación entre la pérdida del núcleo y la frecuencia operativa-y cómo responden los diferentes materiales a los aumentos de frecuencia-es esencial para cualquier ingeniero que diseñe transformadores, inductores o motores. A medida que la electrónica de potencia continúa avanzando hacia frecuencias más altas y eficiencias más altas, la elección del material del núcleo magnético será cada vez más crítica.
