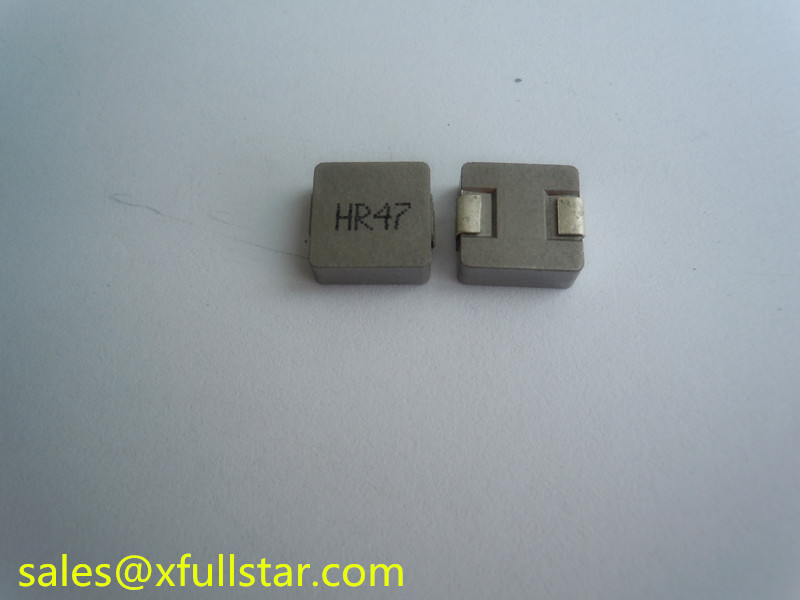

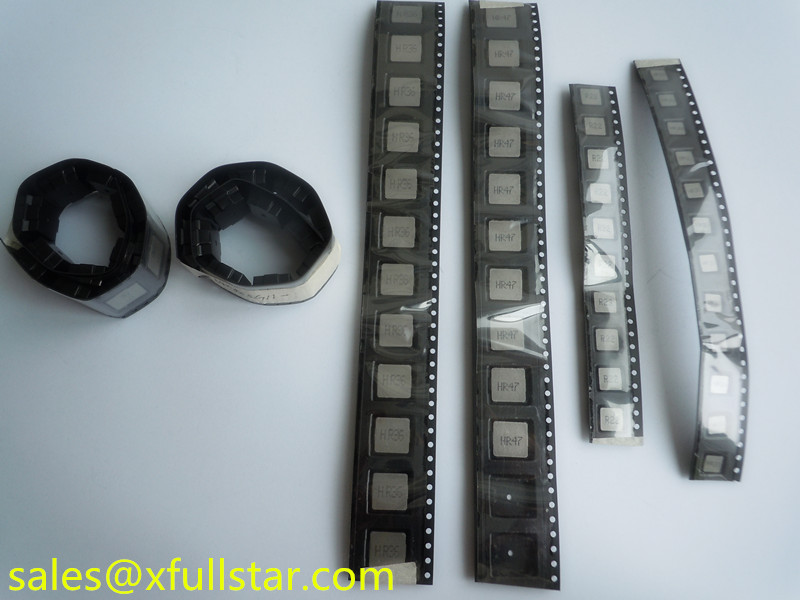

SMD de alambre plano bobinado blindaje alto inductor de corriente
Aug 13, 2016
Dejar un mensaje
Inductores de corriente de alta corriente - PHF2518 SERIES
Caracteristicas :
Estructura de blindaje magnético
Excelente resistencia a interferencias electromagnéticas
Proyecto de ensamblaje
Construcción robusta
Baja pérdida magnética
Baja ESR
Capacidad parasitaria pequeña
Circuito magnético
Zumbido superbajo
Montaje de alta densidad
Pequeño volumen
Alta corriente
Subida de temperatura de corriente y corriente nominal menos influenciada por el medio ambiente

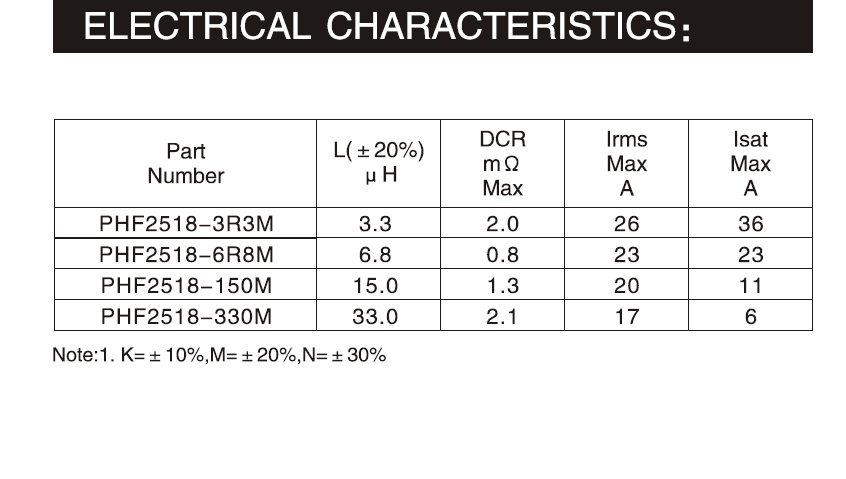

Presupuesto
Rango de inductancia: 1.5uH a 56uH o personalizado puede ser aceptable
DCR: 1,0 mΩ a 6,0 mΩ
Dimensión: 25mm x 18mm x 8.4mm (longitud * anchura * altura)
Evaluación actual hasta 36A
Frecuencia de medición para inductancia: 100KHz / 0.1V
Isat: la corriente disminuye un 20% con respecto a su valor inicial
Irms: subida de temperatura 40 ℃ MAX
Temperatura de funcionamiento: -55 ℃ a +125 ℃ (Incluye subida de temperatura 40 ℃)
DCR Medido en un ohmmetro de 502BC
La corriente de saturación: El valor de la inductancia disminuye dentro del 20%
Corriente de aumento de temperatura: Un aumento en la temperatura de la superficie del núcleo está dentro de 40 ℃
La corriente nominal según se indica es la corriente de saturación o la corriente de calefacción dependiendo de cuál es el valor más bajo
Nota: K = + / - 10%, M = + / - 20%, N = + / - 30%
Aplicaciones:
Aplicaciones PDA / Notebook / Desktop / Server
Convertidores POL de alta corriente
Fuentes de alimentación de bajo perfil y alta corriente
Dispositivos alimentados por batería
Convertidores DC / DC sistemas distribuidos
Otros SMD inductor de alta corriente - Haga clic para obtener más detalles
