China proveedor Nanodust Material Core, Ui = 14 / AL: 20nH / N² +/- 8%

Aug 18, 2016

Dejar un mensaje

Tipo: núcleo Nanodust

FULLSTAR P / N: KAM301-014A

Material

AL: 20nH / N $ ² $ +/- 8%

Material: ui = 14

Color del recubrimiento: Caqui

Material de revestimiento: Epoxy

Coating Voltaje de ruptura: 1500Vrms, 0.5mA, 2Sec

Características físicas

OD x ID x HT (después del revestimiento) = 78,9 x 48,2 x 17,02 o personalizado

Peso: 290.6g / piece o según diverso tamaño

Parámetros eléctricos

Temperatura = 25 ℃

Inductancia: 224,7uH

Prueba condición: Ф1.2mm / 106Ts, 20KHz / 1V

Pérdida del núcleo: 800mW / cm³ MAX a 50KHz / 1000Gs

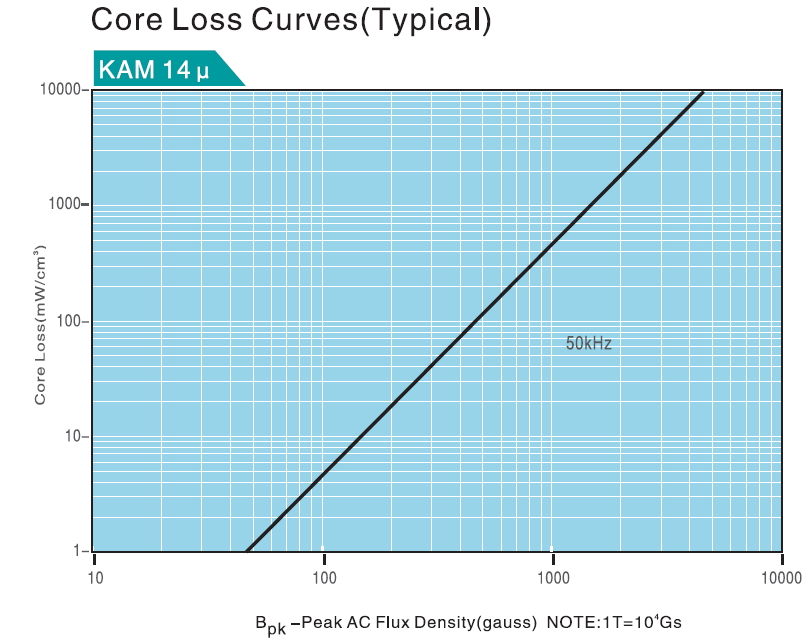

Core loss curve

DC-Bias curves.png

Nano core

Ventajas:

Los materiales Nanodust tienen las ventajas de acero de silicio, carburo de silicio y ferrita. Es decir:

1) Alta inducción magnética: inducción magnética saturada Bs = 1,2 T, es la pendiente de la aleación Mo, 2,5 veces la ferrita. La densidad de la energía de la base es grande, puede alcanzar 15 kW ~ 20kW / kilogramo.

2) alta permeabilidad: la permeabilidad inicial estática de 0 puede ser tan alta como 120 mil a 140 mil, y un permalloy. Para el transformador de potencia la permeabilidad del núcleo de hierro es 10 veces la de la ferrita, reduciendo en gran medida la potencia emocionante, mejorar la eficiencia del transformador.

3) Pérdida baja: en la gama de frecuencia de 50kHz ~ 1/2 es ferrita 20kHz ~ 1/5, reduce el aumento de temperatura del núcleo del hierro.

4) La temperatura de Curie es alta: la temperatura de Curie del material nano cristalino asciende a 570, y la temperatura de Curie de la ferrita es sólo 180 grados Celsius a 200 grados Celsius.

Debido a las ventajas anteriores, la aplicación de nanodust en la fuente de alimentación del inversor, la fiabilidad de la fuente de alimentación aumentó mucho:

1) La pérdida es pequeña, el aumento de la temperatura del transformador es bajo, un gran número de usuarios del uso práctico a largo plazo para probar que el aumento de temperatura del transformador nano cristalino es mucho más bajo que el aumento de temperatura de la pipa de IGBT.

2) Los núcleos y la alta permeabilidad, reducen energía emocionante, reducen la pérdida de cobre, mejoran la eficacia del transformador. La inductancia primaria del transformador es grande, y el impacto de la corriente cuando el interruptor se reduce a la tubería IGBT se reduce.

3) El sentido magnético de trabajo es alto, la densidad de energía es grande, puede alcanzar 15Kw / kg. Se reduce el volumen del núcleo de hierro. En particular, la fuente de alimentación de gran inversor de potencia, el volumen disminuye de manera que el espacio dentro de la cubierta aumenta, lo que es propicio para la disipación de calor de la tubería IGBT.

4) Capacidad de sobrecarga del transformador, debido al trabajo de selección de inducción magnética en la saturación del sentido magnético de alrededor del 40%, cuando la sobrecarga se produce sólo debido al aumento de calentamiento por inducción magnética, y no debido a la saturación del núcleo y IGBT dañado tubo.

5) Los materiales Nanocrystalline La temperatura de Curie es alta, asumiendo que la temperatura alcanzó 100 grados centígrados, el transformador de la ferrita ha sido incapaz de trabajar, el transformador nano cristalino puede trabajar correctamente.

Solicitud :

Ampliamente utilizado en el campo de la máquina de soldadura del inversor, de la fuente de alimentación de la comunicación, de la galvanoplastia de la fuente de alimentación electrolítica, de la fuente de alimentación de la calefacción de la inducción, de la fuente de alimentación de carga y así sucesivamente.
