¿Cómo conectar el transformador y el medidor de energía eléctrica?

El transformador es el elemento de conexión entre el sistema primario y el sistema secundario en el circuito de CA. Su principio de trabajo es básicamente el mismo que el del transformador. El transformador incluye un transformador potencial (PT) y un transformador de corriente (TC).

El papel del transformador: Es reducir la tensión de CA y la corriente grande a un valor que se puede medir directamente por el medidor, que es conveniente para que el medidor mida directamente, y al mismo tiempo proporciona energía para la protección de relés y dispositivos automáticos.

Transformador para sistema de alimentación es un transformador especial que transmite información de alto voltaje y gran corriente de red eléctrica al lado secundario de baja tensión y pequeña corriente para medición, instrumento de medición, protección de relés y dispositivo automático. Es un sistema primario y un sistema secundario. El bobinado primario está conectado a la red eléctrica, y el bobinado secundario está conectado con instrumentos de medición y dispositivos de protección.

El inductor mutuo puede medir la tensión, corriente y energía eléctrica del sistema primario junto con instrumentos de medición y dispositivos de medición; junto con la protección de relés y dispositivos automáticos, puede formar protección eléctrica y control automático de varias fallas en la red eléctrica.

El rendimiento de los transformadores afecta directamente a la precisión de la medición y medición del sistema de potencia y a la fiabilidad de los dispositivos de protección de relés.

Tres métodos de cableado del transformador de voltaje:

(1) Método de conexión Vv: ampliamente utilizado para el aislamiento de puntos neutros

El sistema o el sistema trifásico de alta tensión de 35KV y por debajo de tierra por la bobina de supresión de arco, especialmente el sistema trifásico de 10KV, el cableado proviene del cableado delta, pero el "puerto" no está cerrado, llamado conexión Vv, este método de cableado puede ahorrar uno El transformador de voltaje puede cumplir con los requisitos de medición de energía activa y reactiva trifásica, pero no se puede utilizar para medir el voltaje de fase y no se puede conectar a un voltímetro que monitorea el estado del aislamiento del sistema.

(2) Método de cableado Y, yn: utilizar principalmente transformador de voltaje trifásico de polo de tres núcleos, que se utiliza principalmente en sistemas trifásicos de alta tensión de puesta a tierra de baja corriente. El cableado neutro en el lado secundario conduce a la puesta a tierra. Este cableado es para evitar la puesta a tierra monofásica en el lado de alta tensión. Falla, el punto neutro del lado de alta tensión no está permitido para ser conectado a tierra, por lo que la tensión a tierra no se puede medir. Para obtener información, visite: Red de Equipos de Transmisión y Distribución

(3) YN, modo de cableado de yn: utilizado principalmente en grandes sistemas de puesta a tierra actuales.

(4) YN, yn, hacer modo de cableado: también conocido como cableado delta abierto. En el funcionamiento normal, la tensión en el extremo de salida del delta abierto es cero. Si se pone en tierra una fase del sistema, los otros dos extremos de salida La tensión de salida es 3 veces la tensión secundaria del bobinado de tensión residual de cada fase, lo que es conveniente para el ajuste de voltaje del relé de tensión de monitoreo de aislamiento de CA, pero este método de conexión no se utiliza en el sistema de 10KV y por debajo. Echemos un vistazo al "Diagrama de principios y diagrama de cableado del transformador de voltaje y el medidor de energía eléctrica."

1. Método de conexión del transformador de voltaje

Diagrama de principios de conexión V/V

Diagrama esquemático 3D de conexión V/V

2. Conexión Y/Y del transformador de voltaje

Diagrama de principios de conexión Y/Y

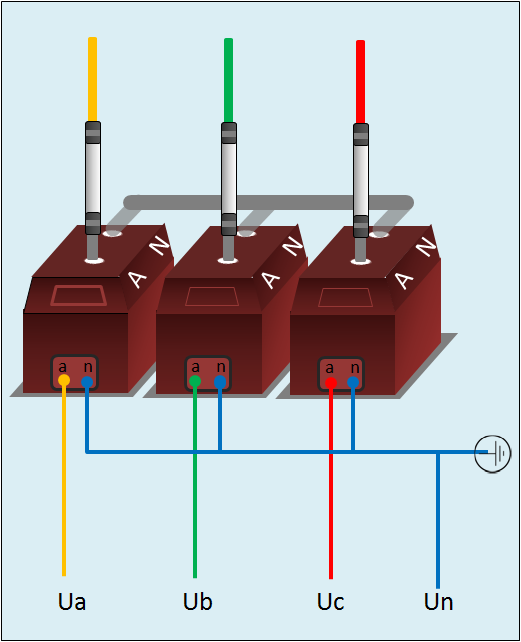

Diagrama esquemático 3D de conexión Y/Y

3. Conexión estelar incompleta del transformador de corriente

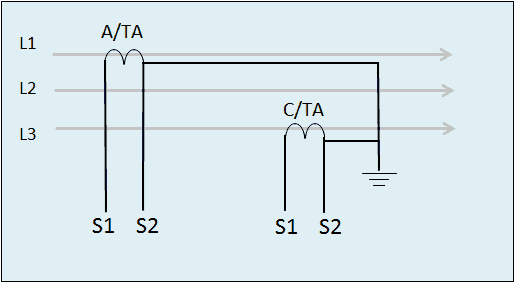

Diagrama esquemático de conexión estelar incompleta del transformador actual

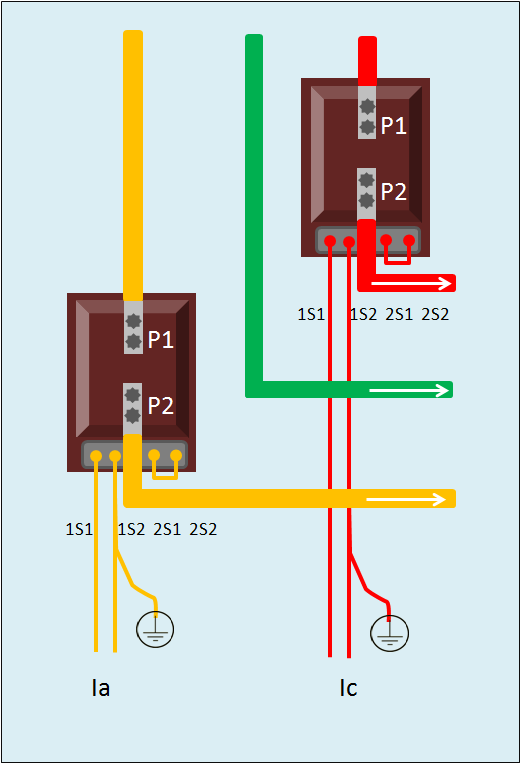

Diagrama esquemático 3D de conexión estelar incompleta del transformador actual

Cuatro, conexión actual de la estrella transformadora

Diagrama esquemático de conexión de estrella (aplicable por encima de 10kV)

Diagrama esquemático de conexión de estrella (aplicable a 400V)

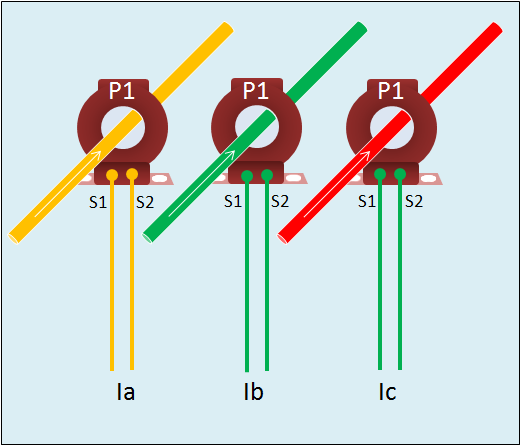

Diagrama esquemático 3D de conexión de estrella (400V)

V. Diagrama esquemático de cableado de medidores de energía eléctrica

Diagrama de cableado combinado de medidores de energía eléctrica trifásico de tres hilos

(3 * 100V medidor de energía eléctrica + 3 * 100V terminal de recolección de transformador especial)

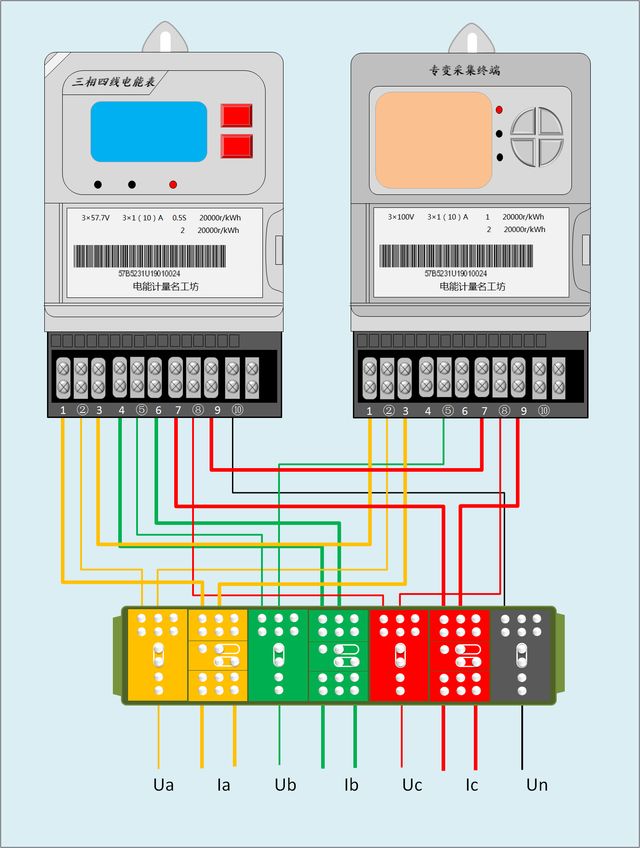

Diagrama de cableado combinado de medidores de energía eléctrica trifásico de cuatro hilos

(3 * 57.7V medidor de energía eléctrica + 3 * 100V terminal de recolección de transformador especial)

Diagrama de cableado combinado de medidores de energía eléctrica trifásico de cuatro hilos

(3 * 220V medidor de energía eléctrica + 3 * 220V terminal de recolección de transformador especial)

Instrucciones especiales

El transformador de corriente de 400V no necesita ser conectado a tierra, y el extremo no polar del transformador actual de 10kV y superior debe estar conectado a tierra. En el proceso de cableado, se recomienda encarecidamente utilizar la puesta a tierra por fases separada, y el bucle de corriente y el bucle de voltaje están conectados a tierra por separado.

Para obtener más información, póngase en contacto con nosotros ensales@xfullstar.com
