Los inductores son componentes pasivos esenciales que se utilizan ampliamente en fuentes de alimentación, convertidores CC{0}}CC, electrónica automotriz, circuitos de RF y equipos industriales. Cuando falla un inductor, puede causar voltaje inestable, calor excesivo, aumento de ruido o falla total del circuito.

Entonces,¿Cómo se prueba un inductor y se determina si funciona correctamente?



El método de prueba depende del nivel de precisión requerido. Un multímetro digital puede ayudar a identificar problemas básicos como circuitos abiertos y resistencia anormal, mientras que un medidor LCR puede medir con precisión la inductancia, DCR, impedancia y factor Q.

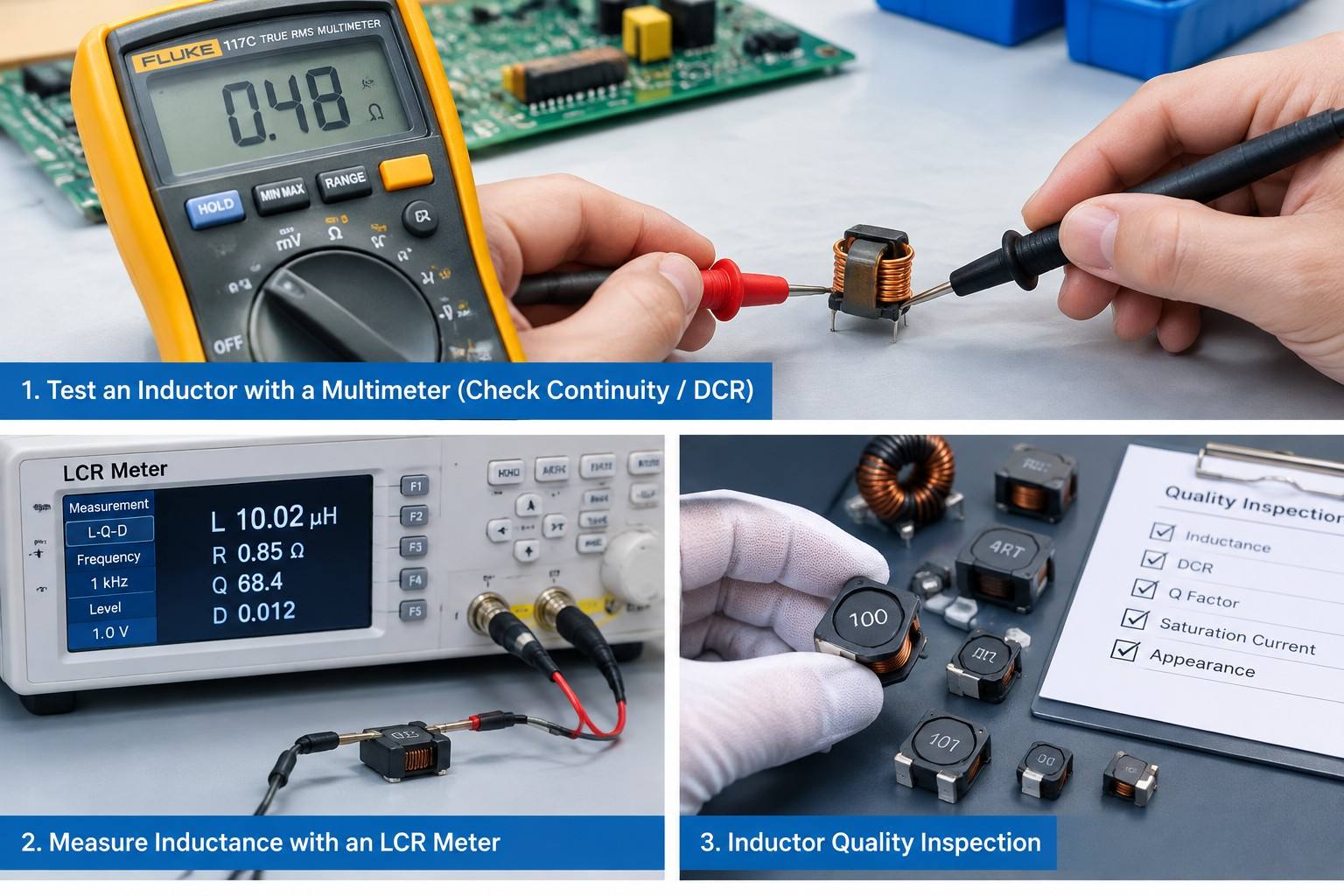

Esta guía explicacómo probar un inductor con un multímetro, medidor LCR y otros métodos de inspección, ayudando a los ingenieros a identificar rápidamente componentes defectuosos y mejorar la confiabilidad del circuito.

Signos comunes de un inductor defectuoso

Antes de probar un inductor, es importante comprender los síntomas de falla comunes.

un dañadoinductorpuede mostrar:

• Voltaje de salida inestable
• Aumento excesivo de temperatura
• Olor a quemado o daños visibles.
• Núcleo magnético agrietado
• Bobinado roto
• Mayor resistencia CC (DCR)
• Valor de inductancia incorrecto
• Eficiencia del circuito reducida

Las causas comunes de falla del inductor incluyen:

• corriente excesiva
• Saturación del núcleo magnético
• Calentamiento excesivo
• Daño mecánico
• Vueltas sinuosas en corto
• Defectos de fabricación

Para los ingenieros, es necesario realizar pruebas adecuadas para confirmar si un inductor cumple con las especificaciones eléctricas.

Cómo probar un inductor: métodos básicos

Una prueba completa de inductores suele incluir:

1.Inspección visual

2.Medición de resistencia

3.Medición de inductancia

4.Verificación del desempeño en condiciones de operación.

Los diferentes métodos de prueba proporcionan información diferente sobre el estado de un inductor.



1. Inspección visual de un inductor

La inspección visual es el primer paso al comprobar un inductor.

comprobar el bobinado

Inspeccione el devanado en busca de:

• alambres rotos
• Marcas de quemaduras
• Aislamiento dañado
• Estructura de bobinado suelto

Un devanado roto generalmente provoca un circuito abierto, lo que impide el flujo de corriente.



Verifique el núcleo magnético

Paranúcleo de ferritae inductores de potencia, verifique:

• Grietas
• astillado
• Deformación física
• Signos de sobrecalentamiento

Un núcleo dañado puede cambiar las propiedades magnéticas y reducir la estabilidad de la inductancia.



Verifique las terminales

Inspeccione los terminales o las uniones soldadas para detectar:

• Oxidación
• Malas conexiones
• Cables rotos
• Problemas de montaje de PCB

Las conexiones deficientes pueden provocar mediciones incorrectas.



2. Cómo probar un inductor con un multímetro

Un multímetro digital (DMM) es la herramienta más común para pruebas básicas de inductores.

Sin embargo, la mayoría de los multímetros estándarNo se puede medir la inductancia directamente.. Sólo pueden probar:

• Continuidad
• Resistencia CC (DCR)

Para medir la inductancia real, se requiere un medidor LCR.



Prueba{0}}a-paso del multímetro

Paso 1: desconecte el inductor del circuito

Retire el inductor de la PCB o desconecte un terminal.



Probar un inductor mientras está conectado a otros componentes del circuito puede producir resultados inexactos.



Paso 2: configure el multímetro en modo de resistencia

Seleccione la función Ω (ohmios) en el multímetro.



Paso 3: mida la resistencia en los terminales

Coloque las sondas en ambos terminales del inductor.

La resistencia medida normalmente debería ser baja porque el devanado está hecho de cable conductor.



Cómo interpretar los resultados del multímetro

Lectura	Posible condición
Valor de resistencia bajo	Es probable que el bobinado sea continuo
OL / Resistencia infinita	Bobinado abierto o cable roto
Resistencia extremadamente baja	Posible cortocircuito
Resistencia anormal	Posible daño a los componentes

El valor de resistencia correcto depende del diseño del inductor, el tamaño del cable, la clasificación de inductancia y la capacidad de corriente.



3. Cómo medir la inductancia usando un medidor LCR

Un medidor LCR es la herramienta profesional utilizada para probar inductores con precisión.

Puede medir:

• Inductancia (L)
• Resistencia (R)
• Impedancia (Z)
• Factor de calidad (Q)
• Factor de disipación (D)

Para la validación de ingeniería y la inspección de producción, un medidor LCR proporciona información mucho más detallada que un multímetro.



Pasos para probar un inductor con un medidor LCR

Paso 1: seleccione la frecuencia de prueba correcta

Diferentes inductores requieren diferentes condiciones de medición.

Por ejemplo:

• Los inductores de potencia generalmente se prueban a frecuencias más bajas.
• Los inductores de RF requieren pruebas de mayor-frecuencia

La frecuencia de la prueba debe coincidir con las especificaciones del fabricante siempre que sea posible.



Paso 2: conecte el inductor al medidor LCR

Conecte los cables de prueba de forma segura a ambos terminales.

Para inductores SMD pequeños, accesorios dedicados o sondas Kelvin pueden mejorar la precisión.



Paso 3: comparar los resultados con la hoja de datos

Verifique los valores medidos con las especificaciones:

• Valor de inductancia
• Tolerancia de inductancia
• DCR
• factor q

Grandes desviaciones pueden indicar:

• Daño central
• Giros cortos
• Calentamiento excesivo
• Selección de componentes incorrecta

4. Prueba del inductor DCR (resistencia CC)

La resistencia de CC es uno de los parámetros más importantes para los inductores de potencia.

Un DCR bajo ayuda a lograr:

• Menor pérdida de energía
• Mayor eficiencia
• Generación de calor reducida

Durante la inspección de calidad y fabricación, comúnmente se realizan pruebas DCR para garantizar la coherencia.

Los factores que afectan la DCR incluyen:

• Diámetro del alambre de cobre
• Estructura sinuosa
• Temperatura
• Tamaño del inductor

Un aumento inesperado en DCR puede indicar daño interno.

5. Cómo verificar los problemas de saturación del inductor

Para aplicaciones de energía, la capacidad actual es un factor crítico.

Cuando un inductor excede su corriente de saturación:

• La inductancia disminuye
• La corriente de ondulación aumenta
• Las pérdidas de energía aumentan
• Aumentos de temperatura

Los síntomas típicos incluyen:

• Inestabilidad del convertidor
• Ruido excesivo
• Calentamiento excesivo
• Eficiencia reducida

Los ingenieros deben verificar:

• Corriente nominal
• corriente de saturación
• Características del aumento de temperatura.

6. Prueba de un inductor en una placa de circuito

A veces los ingenieros necesitan probar un inductor sin retirarlo de la PCB.

Sin embargo, las pruebas en-circuito tienen limitaciones porque:

• Otros componentes afectan las mediciones.
• Los circuitos en paralelo cambian las lecturas de resistencia
• La impedancia del circuito influye en los resultados.

Para realizar pruebas precisas, se recomienda retirar el componente o aislar un terminal.

Fallas comunes de inductores y resultados de pruebas

Tipo de falla	Resultado de la prueba
Bobinado abierto	Resistencia infinita
Giros cortos	Inductancia reducida
Daño central	Inductancia inestable
Daño por sobrecalentamiento	Mayor DCR
problema de saturación	La inductancia cae bajo alta corriente.

---

Multímetro vs medidor LCR para pruebas de inductores

Artículo de prueba	Multímetro	Medidor LCR
Detección de circuito abierto	✓	✓
Detección de cortocircuito	✓	✓
Medición de DCR	✓	✓
Medición de inductancia	✗	✓
Medición del factor Q	✗	✓
Análisis de frecuencia	✗	✓

Para la resolución de problemas básicos, suele ser suficiente un multímetro.

Para el desarrollo de productos, control de calidad e inspección de proveedores, un medidor LCR es la solución recomendada.

Cómo prueban los fabricantes los inductores durante el control de calidad

Los fabricantes de inductores profesionales utilizan múltiples métodos de inspección para garantizar la confiabilidad del producto, que incluyen:

• Pruebas de inductancia
• Pruebas DCR
• Medición del factor Q
• Prueba de corriente nominal
• Verificación de corriente de saturación
• Prueba de aumento de temperatura
• Inspección de apariencia

Estas pruebas ayudan a garantizar que los inductores mantengan un rendimiento estable en aplicaciones exigentes.

Cómo elegir un fabricante de inductores confiable

Al seleccionar un proveedor de inductores, los ingenieros deben considerar:

• Precisión de la inductancia
• Capacidad de manejo actual
• Diseño de baja DCR
• Calidad del material magnético
• Consistencia de fabricación
• Capacidad de diseño personalizado
• Procesos de prueba y control de calidad.

Un proveedor confiable debe proporcionar:

• Fichas técnicas del producto
• Informes de pruebas eléctricas.
• Soporte de aplicaciones
• Soluciones de inductores personalizadas

Conclusión: la forma correcta de probar un inductor

La prueba de un inductor comienza con una inspección visual y una medición de resistencia, pero una evaluación precisa requiere equipo profesional como un medidor LCR.

Un multímetro puede identificar rápidamente circuitos abiertos y resistencias anormales, mientras que un medidor LCR puede verificar la inductancia, DCR, factor Q y otros parámetros críticos.

Comprensióncómo probar un inductor correctamenteayuda a los ingenieros a prevenir fallas, mejorar la confiabilidad del producto y seleccionar los componentes adecuados para sus aplicaciones.

¿Necesita inductores confiables para su aplicación?

Fullstar Electronics se especializa eninductores personalizados, inductores de potencia,Inductores SMDy componentes magnéticospara electrónica industrial, sistemas automotrices, fuentes de alimentación y aplicaciones personalizadas.

Nuestro equipo de ingeniería brinda soporte técnico, asistencia en la selección de componentes y soluciones de inductores personalizadas para cumplir con los diferentes requisitos de las aplicaciones.

Preguntas frecuentes

1. ¿Puedo probar un inductor con un multímetro?

Sí. Un multímetro puede verificar la continuidad y la resistencia de CC para identificar circuitos abiertos o cortocircuitos. Sin embargo, no puede medir con precisión la inductancia.

2. ¿Qué resistencia debe tener un inductor?

La resistencia depende del diseño del inductor, el tamaño del cable y la corriente nominal. Compare siempre el valor medido con las especificaciones del fabricante.

3. ¿Cómo sé si un inductor está dañado?

Los signos comunes incluyen resistencia infinita, calentamiento anormal, daño físico, inductancia reducida o rendimiento inestable del circuito.

4. ¿Cuál es la mejor herramienta para medir la inductancia?

Un medidor LCR es el instrumento estándar para medir inductancia, resistencia, impedancia y factor Q.

5. ¿Por qué un inductor pierde inductancia?

Las posibles causas incluyen saturación magnética, espiras en cortocircuito, daños en el núcleo, sobrecalentamiento o tensión mecánica.
