¿Cómo seleccionar inductores de modo común e inductores de modo diferencial?

ン,Inductancia de modo común e inductancia de modo diferencial

La inductancia de modo común y la inductancia del modo diferencial son uno de los componentes eficaces de interferencia anti-electromagnética, que se utilizan ampliamente en varios filtros, fuentes de alimentación de conmutación y otros productos, pero la inductancia de modo común se utiliza para suprimir la interferencia de modo común, y la inductancia del modo diferencial se utiliza para suprimir la interferencia del modo diferencial, ambos son inductores de filtro más importantes.

二, inductancia de modo común e identificación de inductancia del modo diferencial

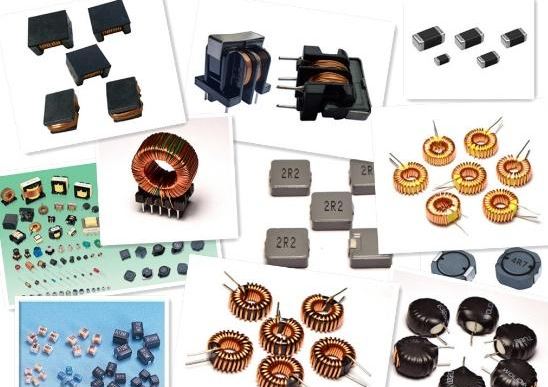

Aunque los dos tipos de inductores son inductores de filtro, los diferentes efectos determinan que el método de apariencia y bobinado será diferente. Para los inductores de modo común, se enrolla en el mismo núcleo, y los diámetros y vueltas de la bobina de los dos bobinado El número es el mismo, pero la dirección de bobinado es opuesta. Un conjunto de bobinas tiene dos pines, por lo que el inductor de modo común tendrá 4 pines; mientras que el inductor de modo diferencial se enrolla en un núcleo y tiene sólo una bobina, por lo que sólo tiene 2 Por lo tanto, la inductancia de modo común y la inductancia del modo diferencial se pueden distinguir del número de pines. Como se muestra a continuación:

ンン, aplicaciones de inductancia de modo común e inductancia de modo diferencial

La siguiente figura es un diagrama de circuito parcial de un circuito de filtro EMI, donde L1 es un inductor de modo común, que tiene un total de cuatro pines de 1-4, mientras que L2 y L3 son inductores de modo diferencial, que tienen dos pines, 1-2, respectivamente, se puede ver la inductancia del modo diferencial pasa a través de la corriente de alimentación de CA. Esta inductancia de modo diferencial puede soportar grandes corrientes de CA y generalmente aparece en pares.

Los inductores de modo común, también llamados estranguladores de modo común, se utilizan comúnmente en fuentes de alimentación de conmutación por computadora para filtrar señales de interferencia electromagnética de modo común. En el diseño de la placa, la inductancia de modo común también desempeña el papel del filtrado EMI, que se utiliza para suprimir la onda electromagnética generada por la línea de señal de alta velocidad de irradiar hacia afuera.

Los inductores de modo diferencial (inductores DM) deben fluir a través de la corriente de alimentación de CA. Generalmente, se utilizan núcleos de polvo de hierro con un valor de μ bajo. Debido al bajo valor μ, la inductancia es baja. El valor típico es decenas de uH a cientos entre uH.

La diferencia entre los dos:

La inductancia de modo común son dos conjuntos de bobinas con el mismo número de giros, el mismo diámetro del cable y las direcciones de bobinado opuestas en el mismo núcleo de hierro. El inductor de modo diferencial es una herida de bobina en un núcleo de hierro.

La característica de la inductancia de modo común es que dado que las direcciones de bobinado de los dos conjuntos de bobinas en el mismo núcleo son opuestas, el núcleo no tiene miedo a la saturación. El material de núcleo magnético más utilizado en el mercado es un material de ferrita de alta conductividad.

La característica de la inductancia del modo diferencial es que se utiliza en aplicaciones de alta corriente. Dado que una bobina se enrolla sobre un núcleo de hierro, cuando aumenta la potencia que fluye hacia la bobina, el núcleo de hierro de la bobina se saturará, por lo que el material del núcleo de hierro más utilizado en el mercado es el material de núcleo de polvo metálico. Especialmente el material del núcleo de polvo de hierro (debido al bajo precio).
