China proveedor profesional para el agujero pasante plomado inductor de potencia axial

Sep 12, 2016

Dejar un mensaje

Tipo: Orificio pasante inductores con recubrimiento axial

Serie FULLSTAR: LTA0204 / LTA0305 / LTA0307 / LTA0410 / LTA0510 / LTA0512

caracteristicas:

Núcleo magnético

Construcción con alambre

Resina epoxi resistente al calor

Alta fiabilidad, ideal para inserción automática

Tamaño pequeño., Bajo costo

IDC Max: El valor DC máximo que tiene una disminución de inductancia dentro del 10% y un aumento de temperatura dentro de 20 ℃ por la aplicación de polarización DC

Temperatura de funcionamiento: -25 ℃ a +105 ℃

Temperatura de almacenamiento: -40 ℃ a +85 ℃

Solderability: temperatura @ 230 ℃ ± 5 ℃ por 2 segundos

Marcado: EIA 4 band color code

Principio de funcionamiento

El inductor de potencia de plomo axial, también llamado inductor de anillo de bucle de color es el uso de un elemento de efecto de inducción propia. El rol de la autoinducción es un fenómeno especial de inducción electromagnética. Axial Leaded Power Inductor tiene una importante aplicación en tecnología de radio y otras tecnologías de producción. En el circuito, la bobina de inductancia (inductor de bucle de color) se utiliza a menudo para formar un circuito resonante, un circuito de filtro y así sucesivamente. El principio de funcionamiento básico del inductor del anillo del lazo del color está para cargar y descargar. Por supuesto, hay otras funciones tales como la rectificación, la oscilación, etc. El inductor del anillo del lazo del color se utiliza generalmente para la correspondencia del circuito y el control de la calidad de la señal, la conexión general y la conexión de la energía, es también una clase de elemento de almacenaje de la energía

La inductancia es un parámetro que está relacionado con el número de bobinas, la forma de la bobina y el medio. Es una medida de la inercia de la bobina de inductancia y no tiene nada que ver con la corriente aplicada.

Función del inductancia del inductor: La bobina de la inductancia del EMF en la bobina está siempre con los cambios actuales en la resistencia de la bobina. La bobina de la inductancia tiene efectos negativos en la corriente de la CA, inductancia del tamaño del bloque XL ohmios. La relación entre ella y la inductancia L y la frecuencia de F PI fue de XL = 2 fL, el inductor puede dividirse en bobina de choque de baja frecuencia y alta frecuencia.

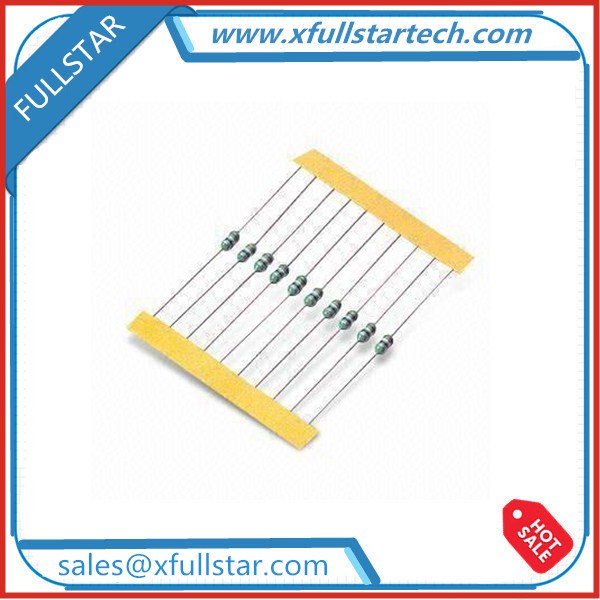

Axial inductor
