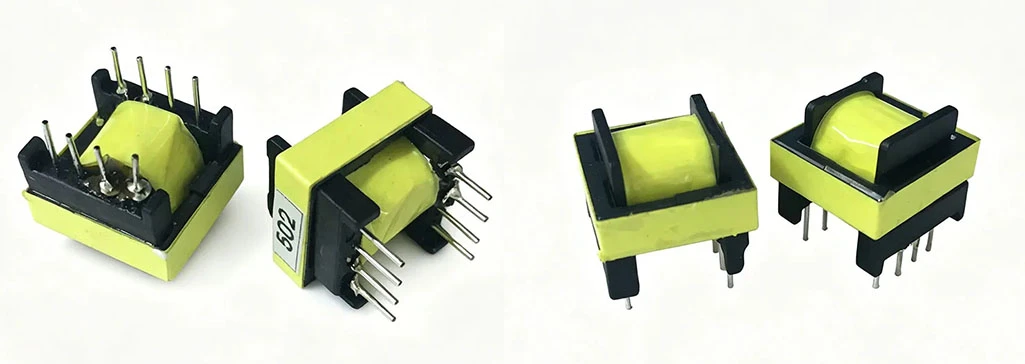

Transformador Flyback Smps

Fullstar Electronics es un fabricante y proveedor líder de transformadores flyback smps en China, proporcionando componentes electrónicos y pasivos smps y soluciones de transformadores flyback estándar y de calidad hechos por el cliente-hechos por el cliente. Bienvenido a smps de transformadores flyback electrónicos al por mayor de nuestra fábrica.

Un transformador flyback es el componente principal de una fuente de alimentación de modo conmutado (SMPS) flyback, que se utiliza comúnmente para aplicaciones aisladas de baja-potencia (normalmente entre 100 W y 150 W). Actúa como un inductor acoplado, almacena energía en su campo magnético durante la fase de "encendido" del interruptor y transfiriéndola a la salida durante la fase de "apagado", lo que proporciona una conversión de CA-CC de alta-eficiencia.

• Funcionalidad:A diferencia de los transformadores estándar, los transformadores flyback (a menudo llamados inductores acoplados) no transfieren energía simultáneamente del primario al secundario. Funcionan como dispositivos de almacenamiento de energía y se utilizan a menudo en convertidores de CA-CC para reducir la red eléctrica rectificada de alto-voltaje a CC de bajo-voltaje (por ejemplo, 12 V, 24 V).
• Diseño y componentes:El circuito normalmente consta de un interruptor primario (MOSFET), el transformador flyback (con un núcleo de ferrita de alta-frecuencia), un diodo rectificador secundario y condensadores de salida.

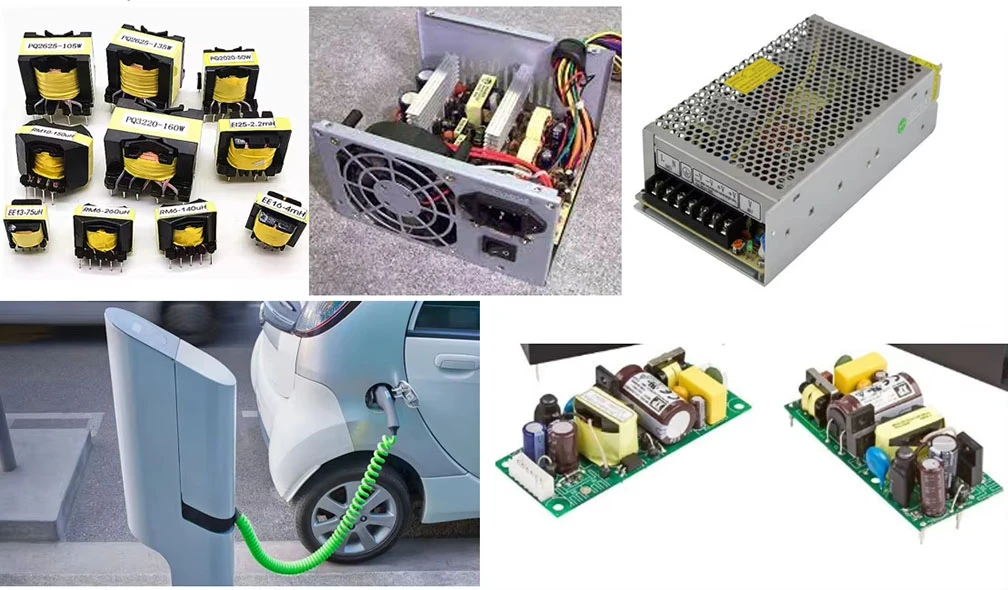

• Aplicaciones:Son ideales para fuentes de alimentación aisladas, de bajo costo-, que ocupan poco espacio- y, como cargadores de teléfonos móviles, fuentes de alimentación-de reserva para PC y otros equipos electrónicos de bajo-consumo.
• Mecanismo Operativo:Un regulador de conmutación (controlador IC) controla el MOSFET a altas frecuencias (normalmente de decenas a cientos de kHz) para regular el voltaje de salida, lo que permite componentes pasivos más pequeños (como condensadores).
• Ventajas:

○ Aislamiento Galvánico:Proporciona una separación segura entre la red eléctrica de alto-voltaje y las salidas de bajo-voltaje.

○ Bajo costo/complejidad:Topología simple en comparación con otros, como los convertidores Forward o Full-Puente.

○ Múltiples salidas:Capaz de producir múltiples voltajes de salida aislados con un transformador.

Componentes y selección:

• Núcleo de ferrita:Elegido para funcionamiento de alta-frecuencia para mantener pequeño el tamaño del transformador.
• MOSFET:Se utiliza como interruptor de alta-frecuencia, lo que requiere una clasificación de voltaje de fuente-alto-para manejar picos de voltaje.
• Diodo rectificador:Se necesita un diodo-de recuperación rápida para manejar la conmutación de alta-frecuencia.

ELECTRÓNICA CO., LTD DE SHAANXI FULLSTARestá especializada en electrónica y componentes magnéticos.
Los principales productos son: transformador de alta-frecuencia, transformador encapsulado de baja-frecuencia, transformador de RF, transformador plano, transformador de encendido de alto-voltaje, transformador SMD, etc.

Nuestra fábrica tiene 30 años de experiencia en el campo de la electrónica y el volumen anual supera las 200.000.000 de piezas. Somos una empresa certificada ISO9001.

Etiqueta: transformador flyback smps, China, fabricante, proveedor, fábrica, venta al por mayor, precio, venta, componentes electrónicos, componentes pasivos, hecho por el cliente, estándar
